Introdução da empresa

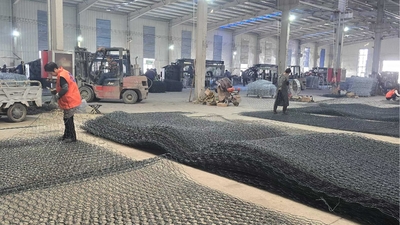

Hebei KN Wire Mesh Co., Ltd.

Hebei KN Wire Mesh Co., Ltd, foi estabelecida em 2013, é um fabricante profissional envolvido na pesquisa, desenvolvimento, produção, venda e serviço de barreira defensiva, caixa de gabião soldada,Cesta de Gavião.Estamos localizados na cidade de Hengshui, no condado de Anping, com acesso conveniente ao transporte.Os nossos funcionários experientes estão sempre disponíveis para discutir as suas necessidades e garantir a plena satisfação do clienteNos últimos anos, a nossa empresa introduziu uma s...
Notícias da empresa
Últimas notícias da empresa sobre Fabricação de barreiras defensivas e aplicação em campo: um mergulho profundo de um veterano da indústria
2026/10/10
Fabricação e Aplicação em Campo de Barreiras Defensivas: Um Mergulho Profundo de um Veterano da Indústria Uma barreira defensiva é uma estrutura protetora modular e rapidamente implantável cujo valor principal reside na tradução da ciência de materiais de engenharia em probabilidade de sobrevivência quantificável. Seja usada para proteção de perímetro em bases militares, contenção de água de inundação de emergência em planícies de inundação ou proteção contra impacto de veículos em infraestruturas críticas, o desempenho de uma barreira defensiva depende, em última análise, de três variáveis: se os padrões de material são rigorosamente aplicados, se os processos de soldagem podem suportar manuseio repetido e se o sistema de revestimento corresponde ao ambiente de implantação. Este artigo começa com detalhes da linha de produção e avança através de especificações de instalação e requisitos de manutenção, fornecendo um quadro de referência acionável para tomadores de decisão de compras e engenheiros de campo. I. Base de Materiais de Barreiras Defensivas: De Arame a Painel de Malha Para entender os limites de vida útil de uma barreira defensiva, deve-se começar com a composição química do aço. Os painéis de malha das barreiras defensivas convencionais na indústria geralmente usam arame de aço de baixo carbono Q235 como material base. Essa escolha não é acidental. O Q235 tem uma resistência à tração entre 375-500 MPa e um alongamento de aproximadamente 26%, preservando plasticidade suficiente enquanto garante resistência estrutural — crítica para aplicações que exigem preenchimento no local e suportam distribuição desigual de pressão do solo. Alguns produtos de nível de proteção mais alto usam aços de maior qualidade; por exemplo, um projeto patenteado menciona chapa de aço de baixa liga ASTM A656 Grau 80 com uma resistência mínima ao escoamento de 80 ksi (aproximadamente 552 MPa), usada para sistemas de ancoragem e componentes chave de suporte de carga. A escolha do diâmetro do arame determina diretamente o nível de proteção e o peso próprio da barreira. Barreiras defensivas comuns usam diâmetros de arame variando de 3,0 mm a 5,0 mm, com o tamanho de malha mais comum sendo 76,2 mm × 76,2 mm (3 polegadas). Essa abertura é um ponto de equilíbrio empiricamente validado: pequena o suficiente para reter material de enchimento (areia, cascalho), grande o suficiente para garantir eficiência de preenchimento no local. Para cenários que exigem resistência a cargas de impacto mais altas, o espaçamento da solda e o diâmetro do arame devem ser aumentados simultaneamente, mas ao custo de um peso unitário maior, tornando o manuseio manual e a montagem no local mais difíceis. II. Três Pontos Críticos de Controle no Processo de Produção 2.1 Soldagem: Mais do que Apenas "Soldar" Os painéis de malha de barreiras defensivas usam soldagem por resistência, executada de acordo com os padrões ISO 14373. Em grandes bases de produção em Anping, linhas de soldagem automatizadas geralmente realizam testes de resistência ao cisalhamento da solda com uma frequência de amostragem de 2-3 painéis por lote. Essa taxa de amostragem pode parecer baixa, mas a lógica por trás dela é: uma vez que os parâmetros de soldagem por resistência (corrente, pressão, tempo de energização) são definidos, dentro de um lote de matéria-prima estável, a faixa de flutuação da qualidade da solda é controlável. O que realmente testa o nível do processo é a integridade da zona de solda após a galvanização. Durante a galvanização a quente, a temperatura do banho de zinco é de aproximadamente 450°C. Se os parâmetros de soldagem forem inadequados, o estresse residual em torno da solda pode iniciar microfissuras durante o ciclo térmico, e essas fissuras se tornam pontos de iniciação para corrosão em ambientes subsequentes de névoa salina. Fábricas experientes realizam corte de borda e correção de esquadro nos painéis de malha antes da galvanização, controlando as tolerâncias dentro de ±2 mm/m. Isso não é apenas para instalação suave, mas também para garantir adesão uniforme do zinco em bordas e cantos. 2.2 Sistema de Revestimento: A Variável Central que Determina a Vida Útil de Implantação O peso do revestimento de zinco é o principal determinante de "quanto tempo durará" uma barreira defensiva em ambientes externos. Padrões gerais da indústria exigem um revestimento de zinco de no mínimo 275 g/m², seguindo as especificações ASTM A90/A90M ou ISO 1461. No entanto, para ambientes costeiros de alta névoa salina ou cenários de imersão de longo prazo, essa linha de base precisa ser aumentada para 480-1000 horas .Existe uma correspondência aproximadamente referencial entre a espessura do revestimento e a vida útil esperada: em ambientes de solo neutro interior, um revestimento de zinco de 275 g/m² geralmente mantém a integridade estrutural por 10-20 anos; em ambientes costeiros, a vida útil de um revestimento equivalente pode ser reduzida para 5-12 anos. Se o comprador apenas escrever "galvanizado a quente" nos documentos de licitação sem especificar os padrões de peso de revestimento, há um risco real de que os fornecedores substituam produtos eletrogalvanizados de 60-80 g/m² — a diferença de desempenho entre os dois em testes de névoa salina pode chegar a 480-1000 horas . 2.3 Pontos de Inspeção de Qualidade: De Certificados de Material a Verificação FísicaUm fornecedor responsável de barreiras defensivas deve ser capaz de fornecer Relatórios de Teste de Material (MTRs) cobrindo a composição química e as propriedades mecânicas do aço. Mas este é apenas o ponto de partida. Antes do embarque, pelo menos as seguintes inspeções físicas devem ser concluídas:Espessura do revestimento: Use um medidor de espessura magnético para medir em diferentes áreas do painel de malha (pontos de solda, centro da malha, bordas), tirando a média e registrando o valor mínimo. Adesão: Realize testes de dobra em painéis de malha galvanizados (geralmente dobrando 180° em torno de um mandril) para observar se o revestimento de zinco descasca. Verificação dimensional: Erro diagonal do painel, tolerância de altura, folga de encaixe dos conectores. Dados de teste de névoa salina: Tempo para a primeira ferrugem sob os padrões ASTM B117; dados de laboratório para produtos de qualidade geralmente variam de 480-1000 horas . III. Prática de Instalação: Decisões de Campo do Descarregamento à Tensão 3.1 Descarregamento e Desdobramento: A Sequência Determina a EficiênciaAs barreiras defensivas são tipicamente transportadas como unidades dobradas, cada uma com um forro geotêxtil independente (se selecionado na compra). A primeira decisão crítica durante o descarregamento é se o veículo de transporte está estacionado em solo sólido e nivelado — este não é um passo que pode ser pulado. No instante em que a amarração é liberada de uma unidade de barreira dobrada, uma força lateral de mola é gerada. Solo irregular pode fazer com que a unidade tombe, criando riscos de esmagamento perto de pessoal. A relação entre a direção de desdobramento e a direção de instalação também merece atenção. Se a barreira for usada para fechamento de estradas ou proteção linear, a orientação cabeça-a-cauda durante o carregamento deve ser planejada com antecedência: ao instalar da extremidade frontal da direção de viagem, certifique-se de que a primeira unidade descarregada do veículo de transporte seja a extremidade "macho" da barreira, e assim por diante, evitando a necessidade de girar unidades no local. 3.2 Conexão e Ancoragem: Detalhes Determinam a Continuidade da BarreiraO design macho-fêmea do conector das barreiras defensivas é fundamental para garantir proteção contínua. Durante a conexão no local, cada unidade subsequente é levantada sobre o conector da unidade precedente, inicialmente engatada através do peso próprio e estruturas de guia, e finalmente travada pela inserção do pino de conexão. Um detalhe frequentemente negligenciado: uma segunda inspeção abrangente dos pinos de conexão deve ser realizada após toda a linha de barreira ser inicialmente posicionada , confirmando que cada junta está totalmente assentada e cada pino está no lugar.Para barreiras fixas que exigem resistência ao impacto de veículos, o método de ancoragem afeta diretamente se as cargas de impacto podem ser efetivamente transferidas para a fundação. Superfícies de asfalto geralmente usam hastes de ancoragem tipo D7 (diâmetro de 30 mm, comprimento de 500 mm), com diâmetros de furo controlados entre 28-32 mm . As cabeças das hastes de ancoragem devem estar niveladas com a base da barreira; cabeças de ancoragem salientes não apenas falham em fornecer ancoragem eficaz, mas também se tornam riscos de tropeço. Fundações de concreto requerem âncoras químicas ou parafusos pré-embutidos, e o tempo de cura da resina epóxi deve seguir estritamente as especificações do fabricante. IV. Estudos de Caso de Aplicação: De Planícies de Inundação a Linhas de Fronteira 4.1 Controle de Inundações de Emergência: Equilibrando Velocidade e ConfiabilidadeEm cenários de contenção de água de emergência em planícies de inundação, a competitividade central de uma barreira defensiva é o comprimento de proteção que pode ser implantado por unidade de tempo. Um ponto de dados referencial vem de registros de projetos reais: uma equipe de duas pessoas completou a montagem de 120 metros de barreira antes do anoitecer . Essa eficiência depende de três condições: peso da unidade da barreira dentro da faixa de manuseio manual, tamanho da malha permitindo preenchimento rápido e estruturas de conexão operáveis sem ferramentas especializadas.Cenários de inundação impõem requisitos diferentes aos revestimentos do que ambientes áridos. Imersão prolongada em lama e água e ciclos de molhado-seco aceleram o consumo de zinco. Ao selecionar produtos, prioridade deve ser dada àqueles com pesos de revestimento ≥ 400 g/m² , e geotêxtil deve ser colocado no lado externo do material de enchimento para reduzir a perda de partículas finas. 4.2 Proteção Militar e de Fronteira: A Lógica de Obstáculos em CamadasBarreiras defensivas em aplicações militares raramente aparecem como uma única configuração de barreira. A operação de reforço da barreira da fronteira EUA-México de 2025 demonstrou uma configuração em camadas típica: uma barreira primária de 18 pés + uma barreira secundária de 30 pés, com aproximadamente 50 metros entre elas. Na barreira primária, engenheiros soldaram suportes feitos de estacas de engenharia para montar três camadas de arame farpado concertina e uma única camada de arame farpado a aproximadamente 5 pés do topo, com três camadas de arame farpado concertina também bloqueando a parte inferior a 2 pés do chão.A lógica tática deste projeto é: qualquer tentativa de travessia encontrará obstrução em pelo menos duas camadas de altura, e as propriedades elásticas do arame concertina tornam as operações de corte de arame difíceis de ocultar. Mais notável é a inovação adaptativa durante a construção — quando o terreno macio impedia a aproximação de equipamentos pesados, engenheiros usaram hastes de barraca e sistemas de corda para tensionar a malha de arame do topo da barreira, demonstrando a mentalidade de engenharia de "cumprir a missão com os meios disponíveis no local" na implantação de barreiras defensivas. V. Avaliação Objetiva: Limitações e Requisitos de Manutenção 5.1 Condições Limite de Barreiras DefensivasBarreiras defensivas não são uma solução universal. Seu desempenho de proteção é altamente dependente de a qualidade e compactação do material de enchimento. Areia frouxamente preenchida gradualmente se assentará sob ação hidráulica sustentada, e a altura de contenção de água da barreira pode diminuir em 15-20% durante um único evento de inundação. Para proteção contra impacto de veículos, barreiras defensivas devem ser instaladas "na configuração como testada" ; qualquer modificação (como remover âncoras ou alterar métodos de conexão) invalidará seu status de certificação.Uma limitação frequentemente subestimada é a obstrução visual . Uma vez preenchida, uma barreira defensiva se torna uma parede completamente opaca. Em cenários que exigem vigilância contínua do perímetro, isso constitui uma desvantagem tática — oponentes podem usar a barreira para bloquear a linha de visão em um lado enquanto realizam operações no outro. Portanto, barreiras defensivas são tipicamente usadas em conjunto com equipamentos de detecção eletrônica (sensores de vibração, sensores de fibra óptica) em vez de substituí-los. 5.2 Priorização da ManutençãoA manutenção de barreiras defensivas não requer planejamento complexo, mas exige disciplina. Reparo oportuno de danos no revestimento é a ação de manutenção mais econômica. Arranhões ou abrasões menores que 2 mm de diâmetro podem ser reparados localmente com tinta rica em zinco; áreas maiores de perda de revestimento exigem consideração de substituição do painel de malha, pois o raio de proteção sacrificial do zinco em torno de defeitos é limitado.Para barreiras preenchidas, o monitoramento de assentamento do material de enchimento deve ser incorporado às inspeções de rotina. Marque a linha de enchimento inicial no topo da barreira e observe regularmente o declínio. Se o assentamento exceder 10 cm, enchimento e compactação adicionais são necessários. Em implantações costeiras, pelo menos uma remensuração anual da espessura do revestimento
Ler mais
Últimas notícias da empresa sobre E
2026/09/30
E
Resiliência de Engenharia: O Guia Técnico para Sistemas de Gabiões Galvanizados a Quente em Infraestruturas Civis Modernas Na engenharia geotécnica e mitigação de erosão, a falha estrutural raramente advém da falta de massa; advém da degradação do material sob estresse ambiental. Para contenção de terra e estabilização de margens de rios, especificar um gabião galvanizado a quente oferece um compromisso equilibrado entre ductilidade estrutural, permeabilidade hidráulica e resistência à corrosão a longo prazo. Ao contrário de muros de contenção de concreto rígido, que são propensos a rachaduras sob assentamento diferencial, os gabiões de malha de arame galvanizado formam uma massa gravitacional flexível e monolítica que se consolida ao longo do tempo. No entanto, alcançar uma vida útil de projeto pretendida de 30 a 50 anos exige estrita conformidade com os padrões de revestimento metalúrgico, protocolos automatizados de tecelagem de arame e rigorosas práticas de instalação no local. Fundamentos Técnicos: Metalurgia e Normas Internacionais Um gabião galvanizado a quente consiste em uma malha de arame hexagonal de torção dupla (tipicamente abertura de 8×10 cm ou 6×8 cm) ou malha de arame soldada, montada em cestos retangulares compartimentados, preenchidos no local com rocha limpa e não degradável. A integridade protetora do sistema depende inteiramente da ligação metalúrgica entre o núcleo de aço de baixo carbono e a camada sacrificial de zinco.   +----------------------------------------------------+ | Enchimento de Rocha: Basalto, granito ou calcário | | Porosidade: 30% - 40% (Permeável, bem drenado) | +----------------------------------------------------+ | +----------------------------------------------------+ | Arame da Malha: Núcleo de aço de baixo carbono (BS EN 10218-2) | | Resistência à Tração: 350 a 500 N/mm² | +----------------------------------------------------+ | +----------------------------------------------------+ | Revestimento: Zinco puro galvanizado a quente (BS EN 10244-2 Classe A)| | Peso: 245 a 290 g/m² (Proteção sacrificial) | +----------------------------------------------------+ Normas Internacionais Reguladoras ASTM A975: Especificação Padrão para Gabiões de Malha Hexagonal de Torção Dupla e Colchões de Revetimento. Estabelece requisitos básicos para diâmetros de arame, operações de amarração e testes de tração mecânica. BS EN 10244-2 (Classe A): Define os pesos de revestimento de zinco. Para arame de malha padrão de 2,7 mm a 3,0 mm, a densidade mínima de zinco deve atingir 245 g/m² a 275 g/m² para evitar falha rápida por passivação. BS EN 10223-3: Especifica a tolerância geométrica e um mínimo de 2,5 voltas para a tecelagem de torção dupla, evitando o desenrolamento sob cargas de tração pontuais. Processo de Fabricação e Garantia de Qualidade A produção de um gabião galvanizado a quente de alta especificação envolve tratamento térmico do arame, imersão contínua em banho quente, tecelagem automatizada de precisão e testes destrutivos em bancada. Trefilação e Galvanização a Quente O processo começa com barras de arame de aço de baixo carbono (SAE 1006 / 1008).   Processo de trefilação a frio: O arame de aço passa por um processo de trefilação a frio através de uma série de moldes de liga dura para atingir o diâmetro alvo preciso (tipicamente 2,7 mm para arame de malha, 3,4 mm para arame de borda e 2,2 mm para arame de amarração), mantendo a resistência à tração entre 350 N/mm² e 500 N/mm². Tratamento de superfície: O arame de aço trefilado passa continuamente por um tanque de imersão ácida para remover óxidos de ferro e, em seguida, entra em um tanque de fluxo de cloreto de amônio para evitar reações de oxidação antes da imersão. Galvanização por imersão em zinco: O arame de aço passa por um tanque de líquido de zinco fundido a uma temperatura de aproximadamente 450°C (842°F). Durante este processo, forma-se uma camada de liga ferro-zinco (incluindo fases γ, δ e ζ), e uma camada externa de zinco puro altamente dúctil (fase η) é coberta. A limpeza com nitrogênio do molde é usada para medir o arame de aço de saída e garantir a consistência da espessura do revestimento circunferencial. Tecelagem e Fabricação Na oficina de tecelagem, os pesados quadros de tear automatizados entrelaçam fios de aço paralelos através de um processo contínuo de torção dupla de 720 graus. Geometria de Torção Dupla: O mecanismo de torção dupla garante que, se um único fio for cortado durante as operações de lançamento de pedras, o desenrolamento estrutural permanecerá detido dentro daquela célula hexagonal específica. Mecânica da Borda: As pontas de corte da malha bruta são enroladas firmemente em torno de arames de perímetro mais pesados (arame de borda). Em linhas de produção de alto volume, máquinas de enrolamento automatizadas enrolam o arame da malha em torno do núcleo da borda através de um mínimo de 2,5 voltas, evitando o arrancamento localizado durante a flexão estrutural. Diafragmas e Embalagem: Partições internas (diafragmas) são fixadas a intervalos de 1 metro ao longo do comprimento para controlar a migração de rochas. Os cestos são dobrados planos e agrupados hidraulicamente em unidades de transporte. Parâmetro de Teste Referência Padrão Metodologia de Inspeção Resistência à Tração 350 - 500 N/mm2 Tração axial em Máquina de Teste Universal (UTM) Massa de Revestimento de Zinco > 245 g/m2 (para arame de 2,7 mm) Método de Descascamento Gravimétrico (ASTM A90) Aderência do Revestimento Sem descamação/desprendimento sob fricção do dedo Enrolamento do arame em um mandril (4X diâmetro do arame) Resistência à Tração da Malha > 35 kN/m de tração transversal Estrutura de teste de tração com seção fixada Implementação de Campo e Operações de Montagem Mesmo materiais totalmente certificados podem falhar prematuramente se a montagem de campo ignorar regras geotécnicas básicas.   +---------------------------------------------+ | Etapa 1: Escavação e Compactação da Base (95%) | +---------------------------------------------+ | +---------------------------------------------+ | Etapa 2: Desdobramento do Cesto e Arame/Anéis de Amarração | +---------------------------------------------+ | +---------------------------------------------+ | Etapa 3: Colocação de Rocha em Camadas (1/3 de elevações) | +---------------------------------------------+ | +---------------------------------------------+ | Etapa 4: Ganchos de Travamento Interno | +---------------------------------------------+ | +---------------------------------------------+ | Etapa 5: Tensionamento Mecânico e Amarração da Tampa | +---------------------------------------------+ Melhores Práticas de Instalação Preparação da Fundação: Escave a base da fundação até o estrato competente. Compacte o subleito a pelo menos 95% da densidade Proctor Padrão. Coloque um geotêxtil não tecido perfurado por agulha (mínimo de 200 g/m²) atrás e sob a pegada do cesto para evitar o entupimento do subleito, permitindo a passagem da água. Montagem: Abra as unidades dobradas em solo duro e plano. Puxe os painéis laterais, de extremidade e de diafragma verticalmente. Fixe todas as bordas verticais usando anéis C galvanizados de alta resistência (tipo Pneu-Nail) em centros nominais de 100 mm a 150 mm, ou com um arame de amarração espiral contínuo alternando voltas simples e duplas através de cada célula da malha. Preenchimento com Pedra: Use rocha dura e durável (basalto, granito ou calcário denso) com tamanhos de partícula entre 100 mm e 200 mm. Evite rochas que se desintegram facilmente sob ciclos de congelamento-descongelamento ou calcários de alto cálcio. Preencha a estrutura em três elevações iguais (aproximadamente 330 mm cada para uma unidade de 1 metro de profundidade). Travamento Interno: Em cada estágio de um terço, instale arames de travamento cruzado conectando os painéis da face frontal e traseira. Isso impede que a face frontal se expanda para fora sob a pressão da pedra. Rochas planas e lisas devem ser colocadas manualmente contra as faces expostas para minimizar o volume de vazios e criar uma face de muro limpa e uniforme. Aplicações de Campo e Compromissos de Engenharia Cenários de Aplicação Primária Proteção contra Erosão Fluvial: Ao contrário de estacas-prancha impermeáveis, os colchões de pedra permeáveis dissipam a energia cinética hidráulica, preservando a continuidade das águas subterrâneas. Com o tempo, os vazios intersticiais se enchem de silte, permitindo que raízes nativas fixem a matriz de pedra no lugar. Contenção de Taludes Rodoviários: Para taludes de corte ao longo de corredores de transporte, unidades de gabião em camadas toleram pequenos movimentos do solo sem cisalhamento. Muros de Asa de Bueiros e Dissipadores de Energia: O contenção durável de lastro resiste a fluxos de detritos torrenciais melhor do que o concreto projetado não reforçado.   SEÇÃO TRANSVERSAL TÍPICA DE CONTENÇÃO GRAVITACIONAL Massa de Solo Retida (Reaterro) | v [ Membrana Geotêxtil ] | +----+-------------------+
Ler mais

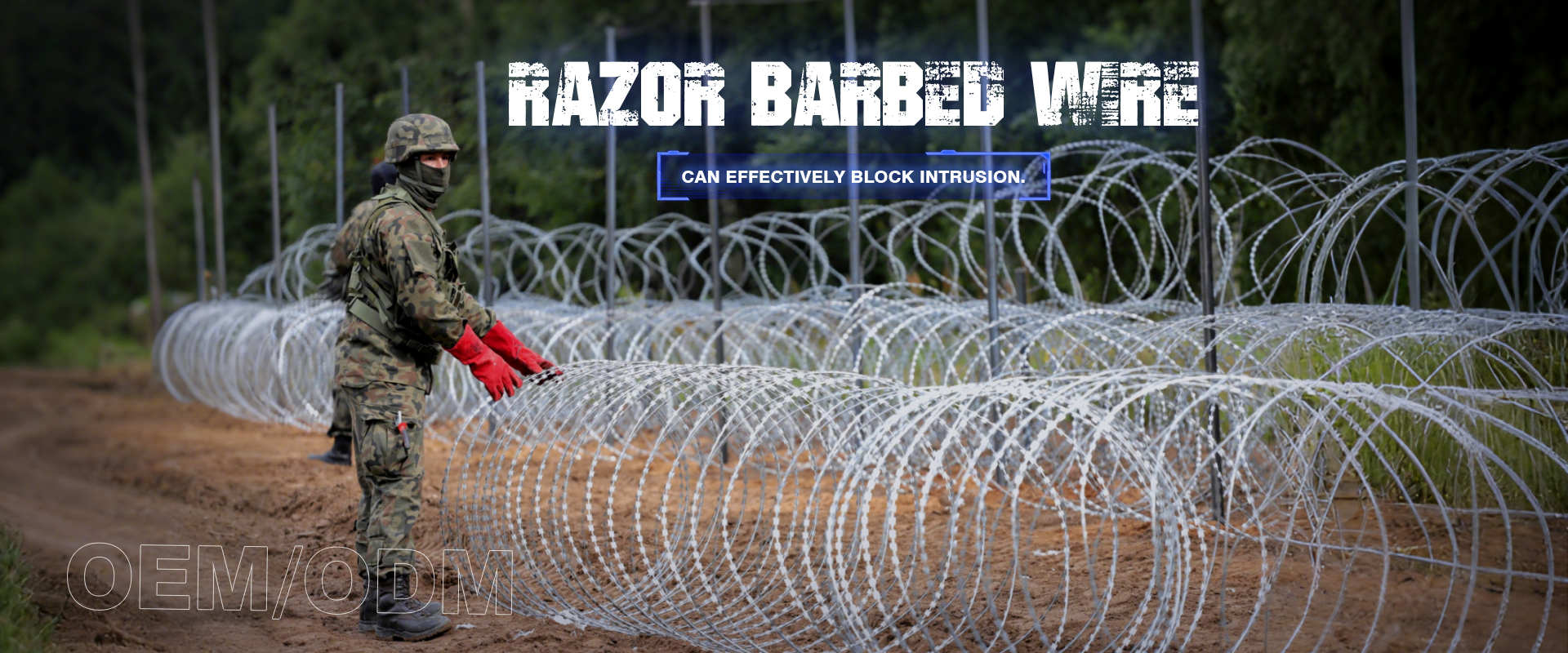

Últimas notícias da empresa sobre Proteção de perímetro de alta segurança: insights de engenharia na fabricação de arame farpado e aplicação de campo
2026/09/24
Proteção de perímetro de alta segurança: insights de engenharia na fabricação de arame farpado e aplicação de campo No design moderno de segurança física,fio de barbearO arame farpado é um dos mais eficazes dissuasores mecânicos contra a violação não autorizada do perímetro.As lâminas de aço com estampagem combinam uma dissuasão psicológica aguda com um fio de núcleo de alta resistência que resiste a ferramentas de corte manuais padrão.. O projeto de uma barreira inflexível requer um equilíbrio entre integridade metalúrgica, tolerâncias de fabricação contínua e métodos de implantação estruturalmente saudáveis. 1Processo de Fabricação: Metalurgia, Estampagem e Prensagem a Frio A fabricação de fita barbada de grau industrial é um processo contínuo de formação a frio, onde a fadiga do material e a continuidade do revestimento determinam a vida útil do produto.   Galvanizado / aço inoxidável bobina ──> Perfurando a alta velocidade ──> Prensagem contínua em torno do fio central ──> bobina espiral e clipping Estampagem de lâmina de alta velocidade O processo começa com bobinas de aço laminadas a frio,aço galvanizado tipicamente a quente conforme com a norma ASTM A653 / EN 10346 (com revestimentos de zinco que variam de 60 g/m2 a mais de 275 g/m2) ou aço inoxidável austenítico (AISI 304 / 316). As prensas mecânicas de punção de carga pesada (capacidade de 60 a 100 toneladas) alimentam a fita através de matrizes progressivas em vários estágios. A fita é estampada em perfis de lâmina definidos, principalmente BTO-10, BTO-22 ou padrões CBT-65 alongados, a velocidades superiores a 300 traços por minuto. O espaço livre da matriz deve ser calibrado dentro de um limite de micrões: um espaço livre excessivo cria grandes aberrações que perturbam a fase subsequente de envolvimento,Enquanto o esclarecimento insuficiente induz desgaste prematuro da matriz e micro-fissuras ao longo do pescoço da lâmina. Aplicação de sistemas de fixação a frio contínuos (reforço do núcleo) A fita estampada nua carece de rigidez estrutural e pode ser cortada com cortes de estanho básicos.A fita é mecanicamente enrolada em torno de um fio de núcleo de aço de moagem de alta emissão de carbono (normalmente 20,5 mm de diâmetro, resistência à tração 1400~1600 MPa). A fita estampada e o fio central entram numa fábrica de perfis contínuos. Os rolos especialmente perfilados dobram a fita bem ao redor do núcleo do fio, prendendo-o a frio ao longo de seu eixo central. Ferramentas de precisão garantem que o crimp deixe zero deslizamento axial sob tensão, evitando danos à camada protetora de zinco ou passivada do aço. Recorte e verificação da qualidade da Concertina O fio de bobina única se expande em uma simples hélice, que os intrusos podem facilmente separar. Loops em espiral adjacentes são interconectados em pontos equidistantes usando canhões de corte pneumáticos pesados. As configurações padrão utilizam 3 ou 5 clips por laço espiral, criando um cilindro de concertina de padrão de diamante interligado após a extensão. Garantia da qualidade (QA): Os lotes de produção são submetidos a ensaios de pulverização de sal (ASTM B117) para verificar a resistência à corrosão, testes de tração no fio central,e testes de resistência à descascagem para garantir que a fita não pode ser separada pela força do núcleo. 2Instalação estrutural e instalação em campo O manuseio e a tensão das bobinas de concertina exigem protocolos de segurança especializados e um suporte estrutural rígido para garantir a estabilidade a longo prazo sem flacidez.   [Posto de suporte com Y-bracket] ────> [Tensão de fios de guia (3-4mm) ] ────> [Cortado bobinas de arame de barbear] EPI e protocolos de manipulação As luvas de trabalho padrão de pele de vaca dividida oferecem uma proteção insignificante contra lâminas de punção reforçadas.de peso superior a 200 g/m2, mas não superior a 200 g/m2,O manuseamento requer uma pressão firme sobre o eixo central do fio, em vez dos perfis das lâminas. Orientações para a erecção mecânica Integração de bracket: Os suportes em V ou em Y galvanizados a quente são ancorados a postes de vedação ou paredes de alvenaria existentes a intervalos não superiores a 3,0 metros. Tensião do fio-guia: Os fios de guia galvanizados de alta resistência (3,0 mm a 4,0 mm) são puxados através das aberturas do suporte usando filtros de ratel ou torneiras.Estas linhas transportam a carga morta e a carga do vento da barreira. Expansão controlada da bobina: As bobinas Concertina devem ser expandidas em pares até ao seu comprimento operacional nominal (por exemplo, uma bobina padrão de 450 mm de diâmetro é projetada para cobrir 8 a 10 metros lineares).O alongamento excessivo reduz o diâmetro externo, degrada o perfil visual, e abre lacunas que comprometem a eficácia anti-escalada. Fixação de fios de ligação: Os laços de concertina são amarrados aos fios de guia superior e inferior a cada 1,0 m, utilizando fio de ligação pesado de aço inoxidável ou anéis de porco galvanizados.
